[Tutorial] Crea tu mando arcade para tu JXD S7300B

[agalez]

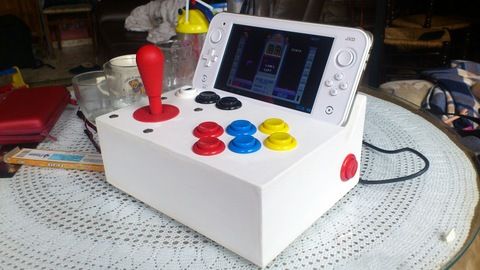

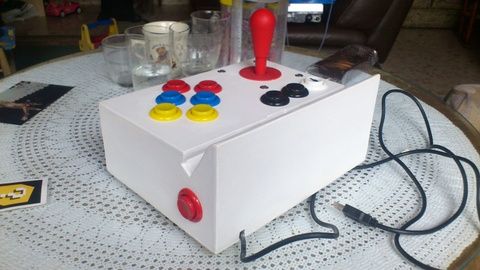

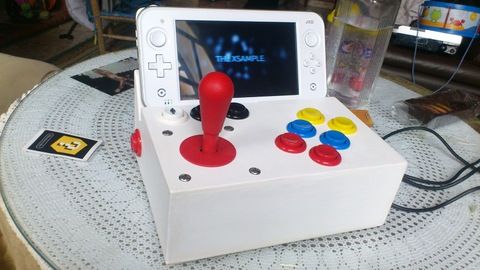

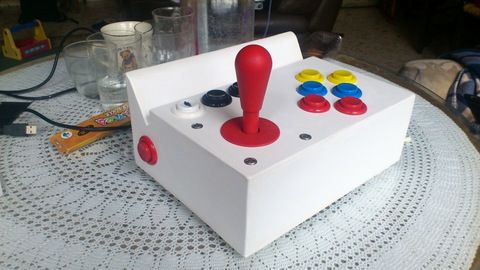

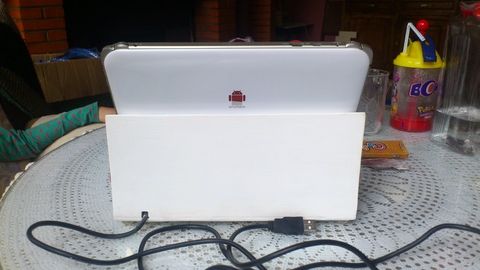

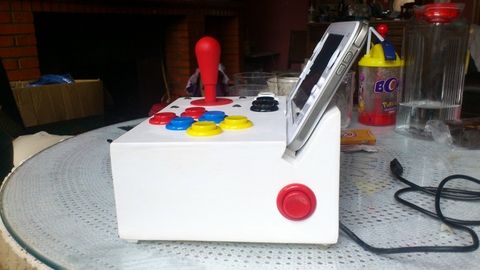

Ya que me ha quedado mejor de lo que me esperaba, os dejo como he construido un mando arcade para mi s7300.

Materiales:
- 1 Mando compatible Android (y PC así puedes usarlo en tu ordenador)
- 1 Mando y botones de recreativa (11 botones, con 6 se hace el avío)
- Cables finos
- Tablero de Marquetería
- Varilla de madera cuadrada para reforzarlas esquinas
- 4 Tornillos para fijar el mando (dependerá del modelo de mando)
- Cola blanca
- Pintura
- Estaño
- Masilla para madera
- Topes de goma para la base, para que se apoye bien y no resbale

Herramientas:
- Segueta
- Metro
- Lima
- Lija
- Soldador de estaño
- Brocha
- Gatos y pinzas

Pasos:
1. Se dibuja el modelo en el tablero

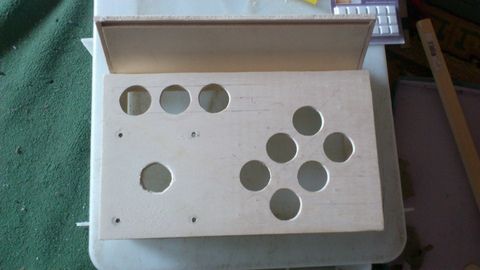

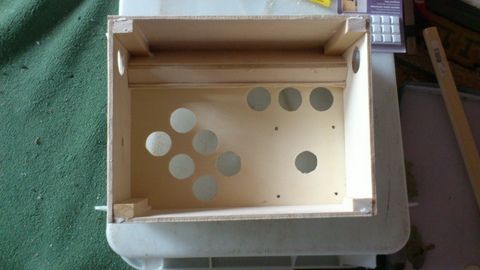

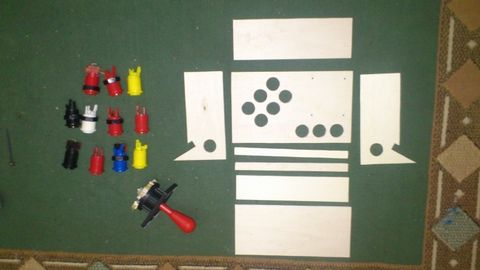

2. Se recorta, se hacen los agujeros de los botones y mandos
3. Se lijan las piezas

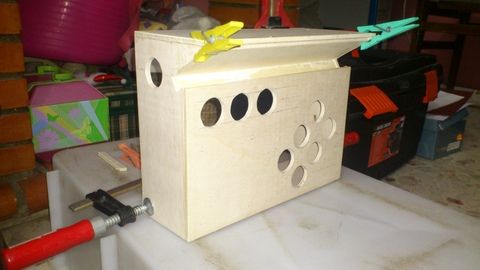

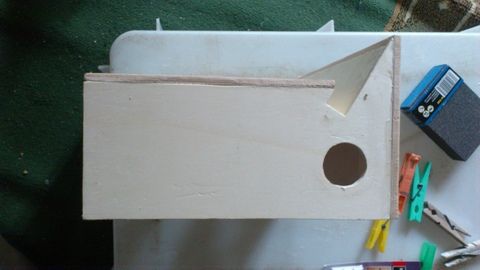

4. Se pegan con cola blanca y se coje con los gatos y pinzas
5. Se le pone masilla en las uniones que no han quedado bien unidas

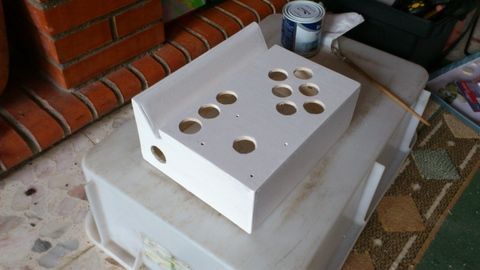

6. Se lija y se pinta, se lija y se pinta, ...

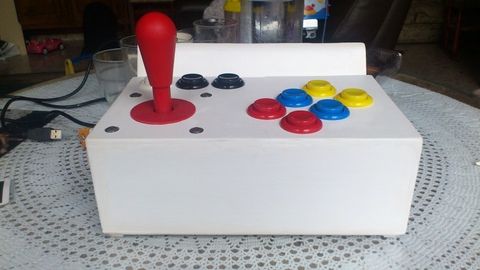

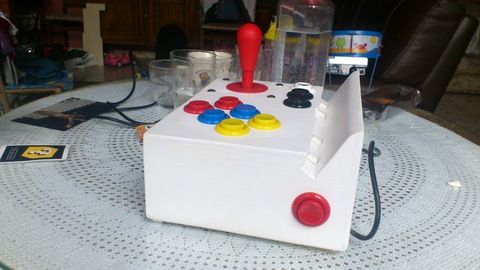

7. Se monta el mando arcade y los botones

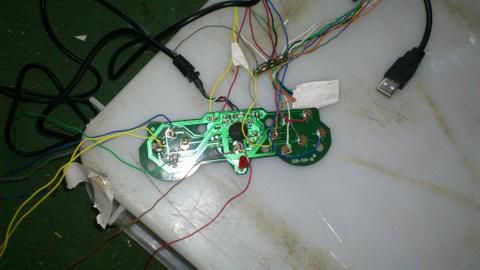

8. Se abre el mando compatible Android y nos quedamos con el circuito

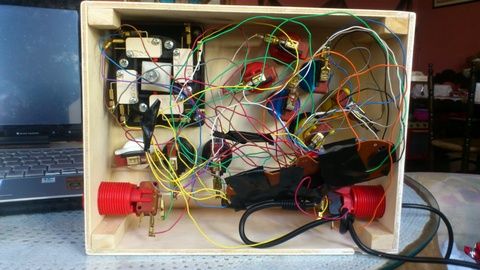

9. Se sueldan los cables a los conectores de los interruptores de la placa
10. Se conectan los cables soldados a los interruptores de los botones y mando arcade

Mejoras:
- Dejar un poco de más espacio para apoyar la mano del mando.
- Usar una madera más resistente
- Hacer los cortes con una herramienta más precisa
- Usar un mando compatible Android inhalámbrico. Pero bluetooth no es posible es este tablet, según Deen0X no tiene soporte para bluetooth, aunque conectes un usb bluetooth. Y un mando inhalábrico habría que probarlo. Yo no lo he hecho. La idea era usarlo también para el PC y sin cables.
- Usar un mando compatible con iPad y Android puesto que las medidas permiten colocar un iPad

[Betico82]

Guau! Te ha quedado genial.
Enhorabuena

[DonTomasGamer]

Impresionante! Yo no soy capaz de hacer eso ni en 30 años , me mareo solo viendo tanto cable jajaja

[rlcd 3021]

Increíble tio te quedo genial, un fenomeno.
Que lo disfrutes.

[echetc]

Pero qué crack, me voy a apuntar y hago uno!!

[ferdelcast]

Macho comercializalo que te a quedao de lujo!

[wizardice]

y el esquema electrico y esquema de la placa de donde la has sacado?

enhorabuena buen curro

[ttbox]

Buen trabajo.... jeje que manitas.

Espero que no te emociones jugando a los arcade de lucha y salga disparada la tablet por los aires

salu2

[agalez]

De un mando barato, lo desarmas y listo.

[agalez]

Si, habría que pensar en un sistema de sujeción para que no ocurra lo que dices, ya que esta tablet no resistiría una caída.

[agalez]

Gracias!

[agalez]

Medidas aproximadas:

Ancho: 25 cm
Alto 1: 9 cm
Alto 2: 11 cm
Fondo: 19.5 cm

[skar_19]

me parece una pasa tu hilo me gustaria saber si puedes poner las dimensiones de l caja y que mando usaste para realizarlo.
Otra cosa tambien as puesto en mejoras de poner un mando inalambrico si la tablet no tiene bluetooch como seria???

porque as quitado las fotos??' y donde se compran esos botones

[agalez]

Originalmente Escrito por skar_19

me parece una pasa tu hilo me gustaria saber si puedes poner las dimensiones de l caja y que mando usaste para realizarlo.
Otra cosa tambien as puesto en mejoras de poner un mando inalambrico si la tablet no tiene bluetooch como seria???

porque as quitado las fotos??' y donde se compran esos botones

Estas son las dimensiones aproximadas:

Ancho: 25 cm
Alto 1 (delante): 9 cm
Alto 2 (detrás): 11 cm
Fondo: 19.5 cm

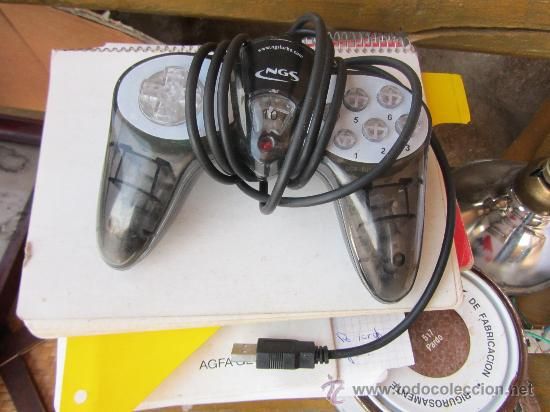

El mando lo tenía de hace unos años, lo usaba con el ordenador. Era un NGS de 10 botones, pero vale cualquiera que sea barato y compatible con Android. Era este:



Para un mando inhanlámbrico bluetooth también tienes que conectarle un bluetooth usb a la s7300. Esto lo digo por si quieres usarlo con otros tablets, incluido iPad o poder jugar en el ordenador sin el cable.

He cambiado las fotos a enlaces, para que lo vea la gente que no se registra.

Los botones y mando los compré en http://www.industrias-lorenzo.com hace bastante tiempo.

[Llony]

Enhorabuena socio! Esta muy pero que muy wapo! Me encantaría hacerme uno..

[skelton]

Q grande! Te ha quedado muy bien. Muy chulo.

[Deen0X]

Originalmente Escrito por agalez

Para un mando inhanlámbrico bluetooth también tienes que conectarle un bluetooth usb a la s7300...

esto lo has probado? o_O

ya te digo yo que no va en ninguna consola android de las que han salido hasta ahora, por que ninguna tiene soporte para bluetooth. (te lo digo con conocimiento de causa) ;)

[agalez]

Originalmente Escrito por Deen0X

esto lo has probado? o_O

ya te digo yo que no va en ninguna consola android de las que han salido hasta ahora, por que ninguna tiene soporte para bluetooth. (te lo digo con conocimiento de causa) ;)

Efectivamente, no lo he probado. Lo he supuesto.

¿Ni aunque le conectes un usb bluetooth?¿y un mando inhalambrico que no sea bluetoth?

[agalez]

Originalmente Escrito por agalez

Estas son las dimensiones aproximadas:

Ancho: 25 cm
Alto 1 (delante): 9 cm
Alto 2 (detrás): 11 cm
Fondo: 19.5 cm

El mando lo tenía de hace unos años, lo usaba con el ordenador. Era un NGS de 10 botones, pero vale cualquiera que sea barato y compatible con Android. Era este:



Para un mando inhanlámbrico bluetooth también tienes que conectarle un bluetooth usb a la s7300. Esto lo digo por si quieres usarlo con otros tablets, incluido iPad o poder jugar en el ordenador sin el cable.

He cambiado las fotos a enlaces, para que lo vea la gente que no se registra.

Los botones y mando los compré en http://www.industrias-lorenzo.com hace bastante tiempo.

Según Deen0X lo del bluetooth en esta consola no va y con un mando inhalábrico (de los que traen su propio conector usb inhalambrio) habría que probarlo.
